オーディオ・コーナー
|
私がこれまでに製作してきた真空管アンプ、
スピーカー等を紹介します。 |
|
学生時代に作った真空管アンプです。

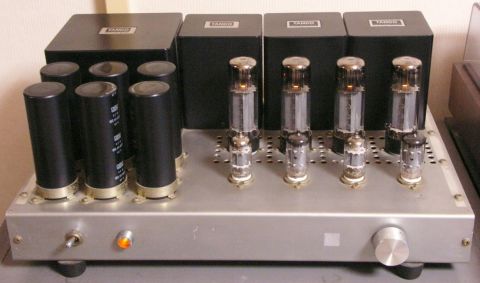

ＥＦ８６＋ＥＣＣ８２＋ＥＬ３４プッシュプル ＥＬ３４は日本名６ＣＡ７、割と有名な５極管です。 私はこれを三極間接続にしています。 トランス類は予算の関係？ですべてＴＡＮＧＯ。 放熱用の穴が、不揃いなのが、自作っぽくていい？ |
|
上のアンプの裏側です。

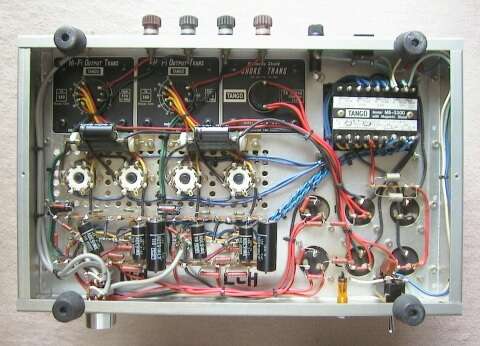

自分では、結構美しく作ったつもり。(^^;) 作ってから、そのままなので、コンデンサー類は 容量抜けしてるのもあるかもしれませんが、 音的には、問題ないと思う。多分。(笑） 2018年2月追記 作ってから30年以上の歳月が経ち、流石に 電源の電解コンに劣化が目立ってきて、 ノイズが出るなどの不具合が出始めた。 電源の耐圧500Vの縦型の電解コンは 入手が非常に困難な為、やむなく 処分することにした。(泣) |
|

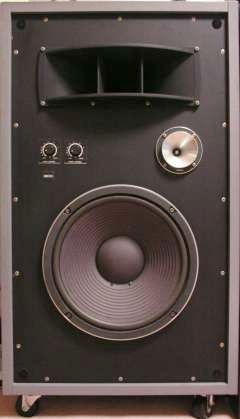

これも学生時代に作ったスピーカーです。
スタジオモニターっぽく、黒とグレーで決めてみました。(^_^) ウーハー：ＦＯＳＴＥＸ ＦＷ３０５ スコーカー：ＦＯＳＴＥＸ Ｄ２３２＋Ｈ５５０ ツィ−ター：ＣＯＲＡＬ Ｈ−７０ こちらも予算の関係（笑）で国産のユニットとなっております。 ２００１年に、ウーハーのエッジが、破れたので交換したんですが、 ２００９年にまたもや破れました。（笑） 店の展示品を買ったのがまずかったのか？ これに懲りてネットのメーカー取り寄せで購入しました。 また２０１１年にはスコーカーのドライバーが壊れて ＦＯＳＴＥＸのＤ１４０５に交換しています。 |
|

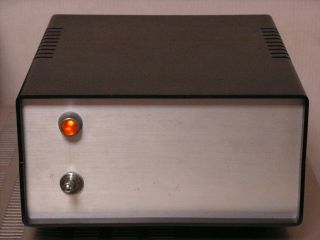

レコードプレーヤー用のプリアンプです。 デザインの良さ？はまあ勘弁してください。（笑） マランツの＃７のイコライザー部をデッドコピーしました。 ＥＣＣ８３、３本使用。 マッキンのＣ２２とどちらにするか迷ったのですが、 ＮＦＢを最終段から掛けている＃７の方が安定性が あるのでは？との素人判断（笑）で決めました。 |
|

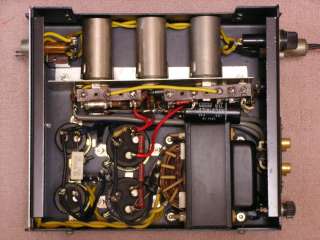

上のプリアンプの内部です。 写真ではわかりづらいですが、真空管の足周りは、部品が集中して、 半田付けに結構苦労しました。 電源トランスはＴＡＮＧＯのショートリング付きプリアンプ用。 ヒーターはＤＣ点灯です。 |
|
夏用？に購入した小型の真空管アンプのキットです。 現用のＥＬ３４のアンプは、音質は気に入ってるんですが、 何しろ、発熱量が半端じゃないんで・・・。（笑） ＥＣＬ８２（日本名６ＢＭ８）という割と有名な、３極５極の複合管の シングルアンプです。 オリジナルは、５極出力ですが、私はこれを３結にして使っています。 音質の方は、まあ値段相応（19000円でした）というか、割と小さく まとまった感じです。 キットに付属の球は、ユーゴスラビア製でしたが、イギリスの ムラード製に替えたら、すごく引き締まった音になりました。 ひょっとしたら気のせいかもしれません。（笑） |
|

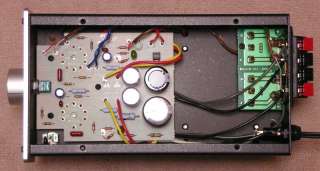

上のアンプの裏側です。
基板化されていて実にシンプルで、作りやすくなっています。 使っている部品はまあ値段相応という感じ？ |
|
夏用？の真空管アンプ、第２弾です。

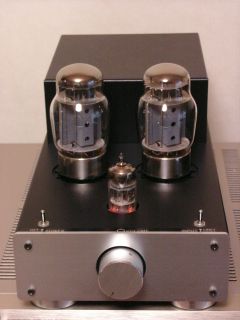

６Ｌ６ＧＣのシングルアンプキットです。 現在は球をＫＴ８８に交換して３結にして使っています。 ３結にすると動作が不安定になったので、グリッドに ４．７ＫΩを入れました。 ６Ｌ６ＧＣ、ＥＬ３４、ＫＴ８８とそのまま差し替えて 音の違いを楽しめるのもなかなかいいです。 今は夏場は主にこれを使っています。 |
|

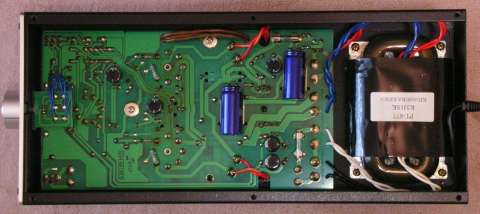

上のアンプの裏側です。 ６ＢＭ８のキットと違ってトランス類やコンデンサー類も 割といいものを使っています。 電源部もＦＥＴのリップルフィルターを使ったり、初段の ヒーターはＤＣ点灯にするなど回路にもこだわっているようです。 |
|
最近、秋冬用？の真空管アンプキットを

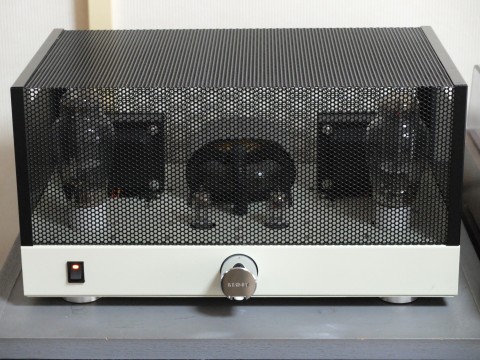

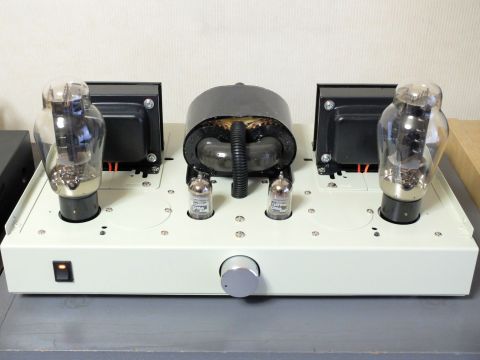

購入しました。 あこがれの３００Ｂのシングルアンプです。 ３００Ｂの他にＧＴ管用ソケットが付いていて ＫＴ−８８、ＥＬ−３４等に差し替えができる ようになっています。（何れも３結接続） 今は主に３００Ｂで聞いています。 ３００Ｂは残念ながら中国製です。（笑） |
|
上のアンプの裏側です。

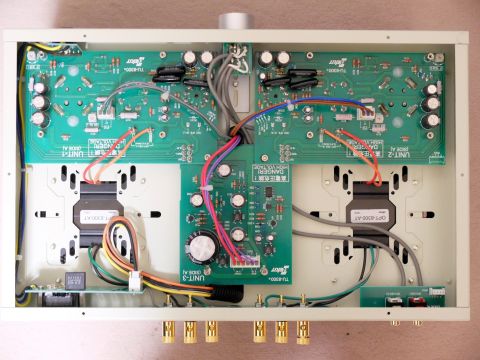

プリント基板でシンプルにまとまっています。 高圧整流はダイオードですが、PICマイコンを使用して ヒーターが完全に点灯してから高圧を印加するように 工夫されています。 また、ＦＥＴのリップルフィルターを使用しています。 カップリングコンデンサーはオイルペーパーコンに 交換しています。 |
|
2018年2月追記

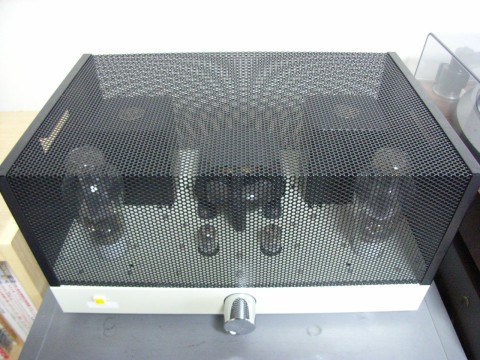

現用機のEL34PPのアンプを処分した為、 上記アンプをPSVANEの300Bシングルで 現用機として使用しています。 音量つまみをREQSTの制振つまみに変更、 ライン入力、電源入力に高周波ノイズ防止用の Amormetコアを挿入、付属の電源ケーブルを SAEC製品に交換等の変更を行っています。 また、猫防止用のボンネットを付けています。(笑) |
|
2019年4月追記
出力トランスを念願の橋本トランスに 交換しました。 また、電源スイッチがちゃちいのと、 電源配線を短くする為に、大型の トグルスイッチをバックパネルに 設けました。 これらの改造により、重低域が しまったような？気がします。 |
|
300Bのコレクション、左から

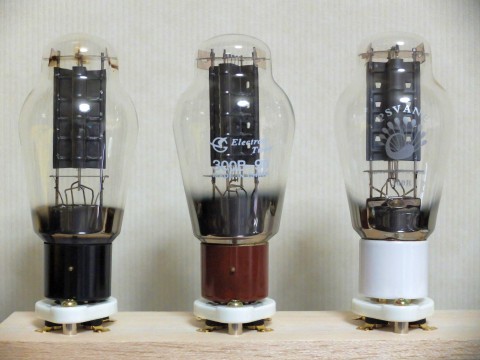

１．ヤフオクで購入、メーカー不明 ２．キットに付属、曙光電子 中国製 ３．アマゾンで購入、PSVANE 中国製 この中では、PSVANEの300Bが、低音に張りがあり、 中高域につやがあって、一番音が良いと感じる。 WEの300Bも一度は手に入れて聞いてみたいけど、 宝くじでも当たらん限り、無理だね（笑） |
|
手持ちのカートリッジの周波数特性を測ってみた。
DENON DL110 高出力MC型 SHURE V15TYPE�� MM型 SHURE M75 MM型 SHURE M44G MM型 DENONのみ新品で入手、他はヤフオクでの中古。 評判通り?、V15はフラットな特性ですね。 今は主に、D110を使ってます。 |
